Реконструкция завода по разработке и производству пластиковой упаковки ALPLA

Реконструкция завода по разработке и производству пластиковой упаковки ALPLA

Московская область, г. Дзержинский, ул. Маршала Жукова, 12
Объект

На рынок России компания ALPLA вышла в 1996 году, открыв производственную площадку в Москве. С годами экспансия в этом регионе охватила восемь объектов, в том числе несколько внутрифирменных производств. Занимая лидерские позиции на рынке бутылок, крышек и ПЭТ-преформ, региональное отделение ALPLA производит тару для пищевых (в том числе молочных) продуктов, напитков, косметики, бытовой химии и смазочных материалов. В этом регионе используются в первую очередь такие технологии, как экструзионно-раздувное формование, формование с раздувом и вытяжкой, а также литье ПЭТ и крышечек под давлением.

Первый завод АЛПЛА в Австрии

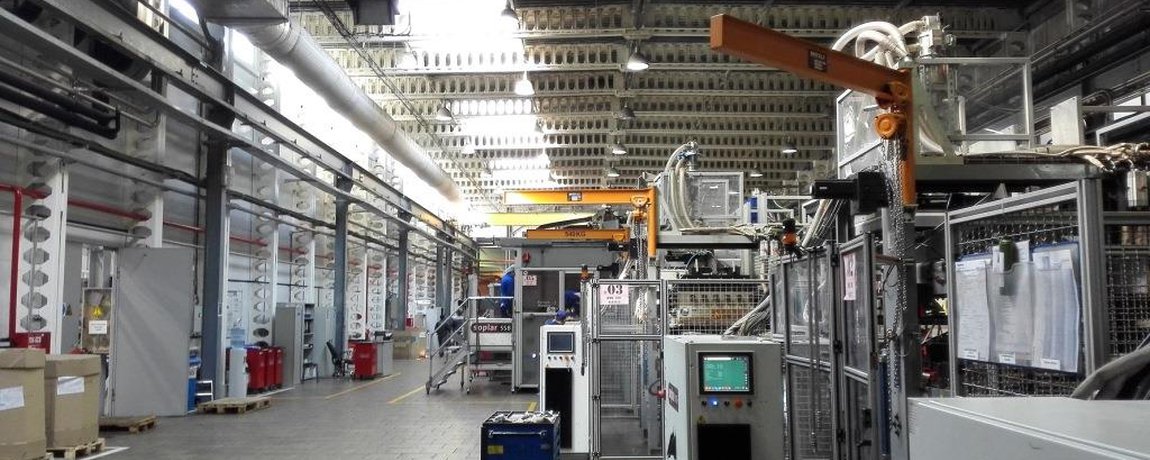

Наша работа началась с обследования производственного здания, здания склада и АБК. Двухэтажное производственное здание построено в 1996 году, в процессе эксплуатации проводились многочисленные реконструкции, связанные с пристройкой дополнительных объемов и изменениями в конструктиве основного здания. На момент проведения работ насчитывалось восемь различных каркасных конструктивных объемов. Склад построен в 2000-х годах и представлет из себя одноэтажное здание с металлическим каркасом. АБК построен в 2004 году, имеет два этажа и подвал.

Цель работы

В ходе многолетнего сотрудничества мы провели комплекс работ, направленный на реализацию поставленных заказчиком задач:

1. Обследование технического состояния конструкций производственного здания и склада с целью определения их состояния и сбора данных в объеме, достаточном для разработки проектной документации на пристроенные части по периметру здания, а также на изменения в конструктиве внутреннего объема, произведенные в ходе эксплуатации. Обследование АБК проведено с целью определения возможности проведения реконструкции, связанной с надстройкой нового этажа.

2. Разработка проекта усиления конструкций обследованных зданий с целью приведения их в работоспособное состояние.

3. Разработка проекта усиления конструкций покрытия производственного цеха с целью устройства подвесного потолка.

4. Обследование и разработка проекта усиления конструкций части здания с целью дальнейшей эксплуатации под архив.

5. Обследование и разработка проекта усиления конструкций, воспринимающих нагрузки от технологического оборудования, с целью определения возможности увеличения нугрузок и изменения конструктива в связи с необходимостью устройства новых проходов.

6. Разработка проекта по монтажу и установке трапа в запотолочном пространстве с целью возможности обслуживания систем фильтров вентиляции.

Результат

1. Обследование производственного здания, склада и АБК

В ходе обследования производственного здания, склада и АБК проведены следующие работы:

  • определен конструктив основной и пристроенных частей производственного здания, выявлены изменения, внесенные в конструктив и изменяющие расчетную схему каркаса
  • обмеры с разработкой чертежей - планы, разрезы, фасады, схемы несущих конструкций перекрытий и покрытия
  • детальные обмеры узлов - сечения элементов, болты, сварные швы
  • геодезический контроль ферм, балок и колонн
  • вскрытия железобетонных конструкций - определено состояние. количество и диаметры рабочего армирования
  • откопаны шурфы - определено состояние фундаментов, определены их геометрические характеристики и глубина заложения
  • инструментальные испытания по определению прочности бетона
  • лабораторные испытания образцов металла
  • лабораторные исследования грунтов, отобранных из-под дошвы фундаментов
  • расчет несущей способности и устойчивости несущих конструкций. в т.ч. фундаментов  грунтов оснований
  • разработаны рекомендации по усилению конструкций производственного здания и склада
  • разработаны рекомендации по устройству нового этажа в АБК
  • разработано техническое заключение в соответствии с требованиями ГОСТ 31937-2011 для последующего прохождения экспертизы

2. Проект усиления конструкций производственного здания и склада по результатам обследования

На основе рекомендаций, разработанных в ходе обследования, были разработаны конструктивные решения по усилению конструкций производственного здания и склада:

  • усиление колонн каркаса производственного здания и склада - устройство бетонной обоймы и наращивание сечения металлом
  • усиление вертикальных связей производственного здания - восстановление недостающих элементов, замена поврежденных элементов

  • усиление фермы производственного здания – усиление раскосов и элементов нижнего пояса консольной части фермы наращиванием сечения

  • усиление балок перекрытия и покрытия производственного здания – наращивание сечений металлом и подведение дополнительных балок

3. Проект усиления конструкций покрытия производственного цеха

На основе задания заказчика, включающего нагрузки и места крепления нового потолка, был проведен поверочный расчет существующих конструкций на дополнительные нагрузки и, в связи с недостаточностью несущей способности, разработаны конструктивные решения по усилению металлических балок цеха EBM.

4. Обследование и проект усиления конструкций архива

В связи с необходимостью увеличения полезной нагрузки на перекрытие для возможности его эксплуатации в качестве архива были проведены дополнительное обследование конструкций и поверочные расчеты. На основе результатов обследования разработан проект усиления конструкций.

5. Обследование и проект усиления металлической рамы под технологическое оборудование

В одной из частей производственного здания предусмотрена металлическая конструкция - пространственная рама с площадкой на кровле для технологического оборудования. В связи с необходимостью установки дополнительного оборудования, а также в связи с утройством новых проходов для обслуживания оборудования было проведено обследование с поверочными расчетами. На основании расчетов разработаны конструктивные решения по усилению и внесены изменения в конструктив существующей рамы.

6. Проект трапа для обслуживания систем фильтров вентиляции

Разработаны конструктивные решения по устройству лестницы и ходовых мостиков для возможности обслуживания инженерных систем.
